Урок 5 из 8

Инструмент и закрепление заготовки: фрезы, пластины, патроны, тиски и кулачки

Какие бывают фрезы и токарные резцы, как прочитать обозначение пластины по ISO, почему важны вылет и биение, чем держат инструмент и заготовку — тиски, губки, прижимы, кулачковый патрон, задний центр и люнет — и к чему приводят ошибки закрепления.

12 мин чтения

Фрезы: какие бывают и где работают

Фрезу выбирают от того, что нужно получить на детали. Для оператора это значит: в карте наладки у каждого инструмента своя задача, и подменять его «похожим» нельзя.

  • Торцевая фреза режет торцом и периферией, обычно сменными пластинами. Ею снимают припуск с больших плоскостей.
  • Концевая фреза — основной инструмент обрабатывающего центра: уступы, пазы, карманы, контуры. Закрытый паз и карман можно сделать только ею.
  • Дисковая фреза — длинные глубокие открытые пазы, в основном на горизонтально-фрезерных станках.

По конструкции фрезы бывают монолитные твёрдосплавные — цельный инструмент — и корпусные со сменными пластинами. Монолит берут для малых диаметров, точных контуров и чистовых проходов: у него острая кромка и малое биение. Корпус с пластинами — для больших диаметров и черновой обработки: при износе меняют пластину, а не весь инструмент.

Число зубьев — компромисс. Больше зубьев — выше подача, но канавки меньше, и стружке тесно. Меньше зубьев — просторные канавки и меньше силы резания. Поэтому для алюминия, который даёт крупную стружку, производители выпускают фрезы с двумя-тремя зубьями, а для стали — с четырьмя-пятью.

Токарные резцы и сменные пластины

На токарном станке с ЧПУ в основном работают резцы со сменными пластинами: для наружного точения, подрезки торца, растачивания, канавок, отрезки и резьбы. Пластину крепят в державке винтом, рычагом или прихватом.

Обозначение пластины задаёт ISO 1832, в России — ГОСТ 19042-80 на той же системе. Первые семь позиций обязательны. Разберём CNMG 120408:

Позиция

Символ

Что значит

1

C

форма — ромб 80°

2

N

задний угол 0°, пластина негативная

3

M

класс допуска — насколько точны размеры самой пластины

4

G

с отверстием, стружколом с двух сторон

5

12

длина режущей кромки около 12,9 мм, дробную часть отбросили

6

04

толщина 4,76 мм

7

08

радиус при вершине 0,8 мм

Расшифровка обозначения пластины CNMG 120408-PMОбозначение токарной пластины разбито на позиции. C — форма, ромб с углом при вершине 80 градусов. N — задний угол 0 градусов, пластина негативная. M — класс допуска. G — пластина с цилиндрическим отверстием и стружколомом с двух сторон. 12 — длина режущей кромки в миллиметрах. 04 — толщина 4,76 мм. 08 — радиус при вершине 0,8 мм. После дефиса PM — обозначение стружколома, которое задаёт изготовитель, оно не входит в ISO 1832.1CC — форма: ромб 80°2NN — задний угол 0° (негативная)3MM — класс допуска4GG — отверстие, стружколом с 2 сторон51212 — длина режущей кромки, мм60404 — толщина 4,76 мм70808 — радиус при вершине 0,8 ммPMPM — стружколом (код изготовителя)–Позиции 1–7 — ISO 1832
Обозначение CNMG 120408-PM: позиции 1–7 по ISO 1832 и код стружколома изготовителя после дефиса. Схема не в масштабе.

Что важно у станка:

  • Негативную пластину (N во второй позиции) можно перевернуть: вершины есть с обеих сторон. Позитивная (например, буква C во второй позиции — задний угол 7°) режет с меньшими силами, её берут для растачивания и нежёстких деталей.
  • Всё после дефиса — код изготовителя, обычно геометрия стружколома. Пластину с другим кодом нельзя считать полной заменой: режимы берут из каталога новой пластины.
  • Группу обрабатываемого материала обозначают буквой по ISO 513: P — сталь, M — аустенитная нержавеющая сталь, K — чугун, N — алюминий, медь и другие цветные металлы, S — жаропрочные и титановые сплавы, H — закалённые стали и отбелённый чугун. Пластина для группы P на нержавейке или алюминии работает хуже.
  • Радиус при вершине берут не больше глубины резания. Если глубина меньше радиуса, режет закруглённая часть, растёт радиальная сила, и появляются вибрации.

Вылет и биение

Вылет — длина инструмента от торца патрона или державки до кромки. Чем он длиннее, тем сильнее инструмент отжимается и раскачивается. По рекомендациям производителя инструмента, при вылете фрезы больше четырёх диаметров склонность к вибрациям заметно растёт. Для токарных расточных оправок производители дают предел вылета в диаметрах оправки: у стальной он меньше, чем у твердосплавной. Оправку зажимают на длину не меньше трёх её диаметров. Правило для оператора простое: инструмент — минимально возможной длины, которой хватает, чтобы дойти до дна и не задеть деталь патроном.

Биение — насколько кромка при вращении отклоняется от идеальной окружности. Оно напрямую уходит в размер: паз, прорезанный фрезой по ширине, получается шире на величину биения и отжима, развёрнутое отверстие — больше номинала. Поэтому при плохом отверстии после развёртки первое, что проверяют, — биение инструмента в патроне, а уже потом режимы.

Патроны и оправки

Инструмент ставят в шпиндель не напрямую, а через оправку с зажимом.

  • Цанговый патрон — основной зажим для инструмента с цилиндрическим хвостовиком: сверла, концевой фрезы, метчика. Разрезная втулка — цанга — сжимается гайкой и обжимает хвостовик. Распространённые цанги ER стандартизованы по ISO 15488, поэтому их выпускают многие производители.
  • Гидравлический патрон и термопатрон — их производитель твердосплавных развёрток рекомендует для своего инструмента, с зажимом хвостовика на максимальную глубину.
  • Оправка для насадных фрез — для торцевых и дисковых фрез с посадочным отверстием.
  • Расточная оправка — для отверстий; у чистовых оправок вылет резца регулируется.

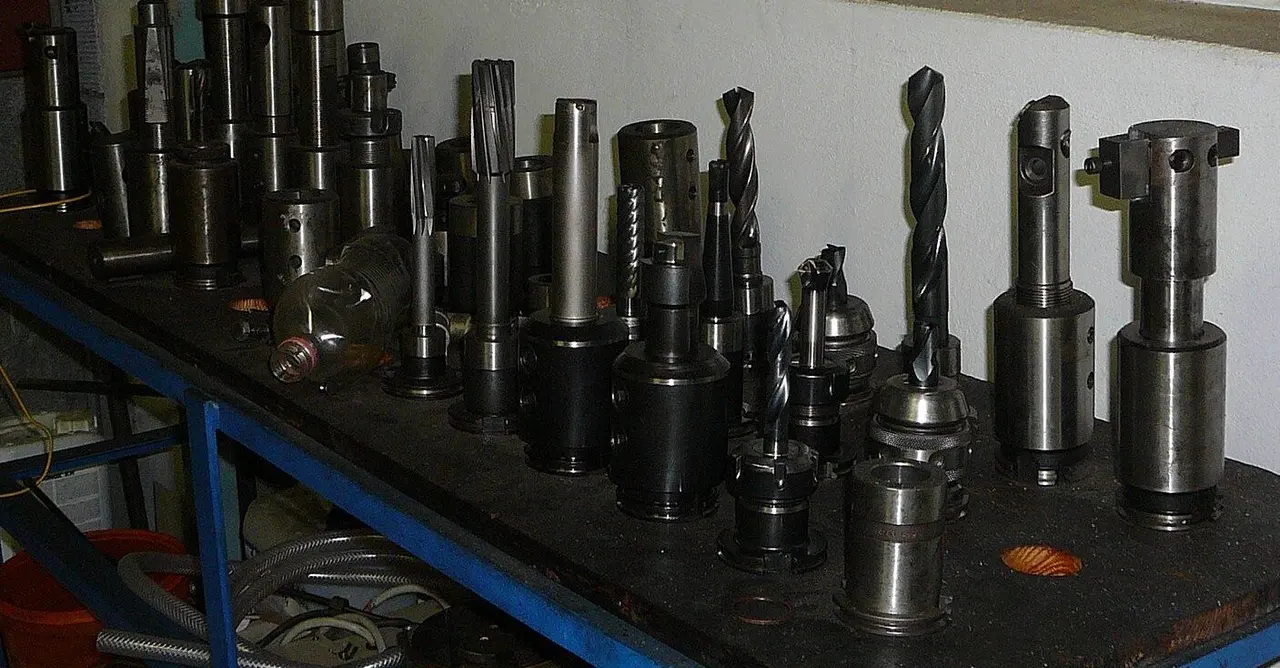

Набор инструментальных оправок со свёрлами, развёртками и расточными головками на верстаке.
Инструментальные оправки со свёрлами, развёртками и расточными головками, собранные для установки в магазин.Фото: Pavel Ševela, CC BY-SA 3.0, кадрировано · источник

Для высокоскоростных стратегий фрезерования нужен жёсткий короткий патрон и минимальный вылет: там работает вся длина кромки.

Закрепление на фрезерном станке

Сначала заготовку базируют — ставят в нужное положение, — потом зажимают. По ГОСТ 21495-76 для неподвижности нужны шесть опорных точек: три под нижней гранью, две вдоль длинной боковой грани и одна у торца. Отсюда название «3-2-1». Опоры ставят как можно дальше друг от друга: тогда грязь или заусенец под одной из них меньше перекашивают заготовку.

Правило 3-2-1: шесть опорных точек при базировании заготовкиВид сверху на призматическую заготовку. Точки 1, 2 и 3 лежат под заготовкой, на нижней грани: это установочная база, она лишает заготовку перемещения по Z и поворотов вокруг X и Y. Точки 4 и 5 — упоры на длинной задней грани: направляющая база, лишает перемещения по Y и поворота вокруг Z. Точка 6 — упор на левом торце: опорная база, лишает перемещения по X. Усилие зажима F1 прижимает заготовку сверху к точкам 1–3, F2 — к упорам 4 и 5, F3 — к упору 6.Вид сверху123456F1F2F3XYПравило 3-2-11, 2, 3 — установочная база:Z и повороты вокруг X, Y4, 5 — направляющая база:Y и поворот вокруг Z6 — опорная база: XF1 прижимает к точкам 1–3,F2 — к 4 и 5, F3 — к 6Зажим направляют на опоры, а не между ними: иначе заготовку прогнёт или сдвинет с баз.
Правило 3-2-1, вид сверху: три опоры под нижней гранью, два упора на длинной грани, один на торце. Усилия зажима направлены на опоры. Схема не в масштабе.

Тиски — основная оснастка для призматических деталей:

  • механические — винт, универсальная работа;
  • гидравлические — усилие задаётся давлением и повторяется от детали к детали;
  • самоцентрирующие — обе губки сходятся к центру, база — ось детали.

В обычных тисках база — неподвижная губка: деталь прижимают к ней. Под деталь на твёрдых губках кладут параллели. Фасонные и тонкостенные детали держат мягкими губками, которые фрезеруют на станке под контур: контакт идёт по всей поверхности, а не по двум линиям.

Крупные заготовки ставят на стол или плиту и прижимают прихватами. Правила: опора под каждым прижимом, прижим ближе к зоне резания, опора прихвата на уровне заготовки или чуть выше, чтобы прихват давил вниз, а не под углом. Прихваты не должны попадать на траекторию инструмента — это проверяют в симуляции и на пробном прогоне.

Тонкая стенка деформируется и от зажима, и от резания. Помогает зажим по толстым участкам, опоры под тонкими, усилие не больше нужного. После черновой обработки зажим ослабляют, дают детали «отпустить» напряжения и зажимают заново с меньшим усилием.

Закрепление на токарном станке

Кулачковый патрон — основной способ. Сырые кулачки растачивают под размер детали, зажав опорное кольцо в середине хода кулачков: тогда кулачки прилегают к детали по всей длине и она не смещается при резании. На высоких оборотах центробежная сила уменьшает усилие зажима наружными кулачками. Предельные обороты при заданном давлении зажима смотрите в документации на патрон и станок.

Цанга зажимает пруток или калиброванную заготовку по окружности — при работе от прутка и на небольших диаметрах.

Длинную деталь поддерживают. Производитель станков рекомендует такие пороги по вылету L из патрона, считая в диаметрах детали. В учебниках технологии границы бывают другими, поэтому схему для своей детали сверяйте с техкартой:

Вылет из патрона

Схема установки

до 3 диаметров

только патрон

больше 3

патрон и задний центр

больше 10

дополнительно люнет, другая установка или стратегия

Установка заготовки на токарном станкеТри схемы, вид сбоку. Первая: заготовка закреплена в кулачковом патроне консольно, вылет небольшой — до трёх диаметров. Вторая: длинная заготовка в патроне поджата вращающимся центром задней бабки; Haas рекомендует задний центр, если вылет из патрона больше трёх диаметров. Третья: очень длинный вал в патроне и центре дополнительно поддерживает люнет посередине; по Haas люнет или другая схема нужны, если длина больше десяти диаметров.Патрон, консольновылет LL не больше ≈ 3·D —достаточно патронаПатрон + задний центрвылет L > 3·D —поджимают центромПатрон + люнет + центрлюнетL > 10·D — люнет
Три схемы установки: патрон консольно, патрон и задний центр, патрон, люнет и центр. Схема не в масштабе.

Задний центр превращает консоль в балку на двух опорах. Прогиб вала растёт как куб длины: сократить вылет вдвое — значит уменьшить прогиб в восемь раз. Центровое отверстие делают центровочным сверлом 60°, иначе центр не прилегает. Изношенный вращающийся центр сам даёт вибрации и конусность.

Поджимать центр «с запасом» нельзя. Тонкий вал при резании нагревается и удлиняется, и лишнее осевое усилие изгибает его. Для таких задач выпускают вращающиеся центры с индикатором давления, а на станках с гидравлической пинолью усилие задают параметром — начинают с меньших значений.

Люнет — дополнительная опора для длинного вала. Неподвижный ставят на станину, под него заранее протачивают шейку. Подвижный крепят на суппорте, он идёт вместе с резцом и принимает радиальную силу прямо у зоны резания.

Ошибки закрепления и что из них выходит

Ошибка

Что получится

Стружка или заусенец под базой

перекос, размеры от базы «гуляют»

Прижим между опорами

деталь прогнута при обработке, после разжима — неплоская

Слишком сильный зажим тонкой стенки

размер уходит после разжима

Большой вылет детали из губок или патрона

вибрации, конус, следы дробления

Консольный длинный вал без центра

вал отжимается, диаметр растёт к свободному концу

Перетянутый задний центр

вал выгибается при нагреве

Прихват на траектории инструмента

столкновение, поломка инструмента и оснастки

Что проверить перед пуском

  • Инструмент в оправке тот, что в карте наладки: тип, диаметр, пластина с нужным обозначением и группой материала.
  • Вылет минимальный, биение инструмента проверено индикатором.
  • Заготовка прижата к базам, под ней нет стружки, зажим направлен на опоры.
  • Прихваты, губки и кулачки вне траектории — проверено в симуляции или на пробном прогоне.
  • Длинная деталь поджата центром или поддержана люнетом по схеме, усилие центра не завышено.

Проверьте себя

Вопрос 1 из 4Почему усилие зажима направляют на опору, а не между опорами?
Вопрос 2 из 4Что означает буква N во второй позиции обозначения пластины CNMG 120408?
Вопрос 3 из 4Вал диаметром 20 мм нужно точить с вылетом из патрона 150 мм. Как закрепить его по рекомендациям из урока?
Вопрос 4 из 4После развёртки отверстие получается больше номинала. Что проверить первым?
