Урок 1 из 10

Токарный обрабатывающий центр: станина, револьвер, задняя бабка, противошпиндель, оси C и Y

Как устроен токарный обрабатывающий центр, чем наклонная станина отличается от плоской, что дают задняя бабка, противошпиндель, ось C и ось Y, какие параметры смотреть в КП и что спросить у клиента.

13 мин чтения

Назначение

Курс продолжает «Станки с ЧПУ для менеджера по продажам»: там разобраны узлы станка, здесь — типы станков целиком. Начинаем с самого массового — токарного обрабатывающего центра.

На нём делают тела вращения: валы, оси, втулки, фланцы, кольца, штуцеры, крышки. Заготовка — пруток или штучная заготовка (отливка, поковка, отрезок проката), которую зажимают в патроне. Если на детали есть лыски, пазы или поперечные отверстия, центр с приводным инструментом сделает и их, без переноса на фрезерный станок.

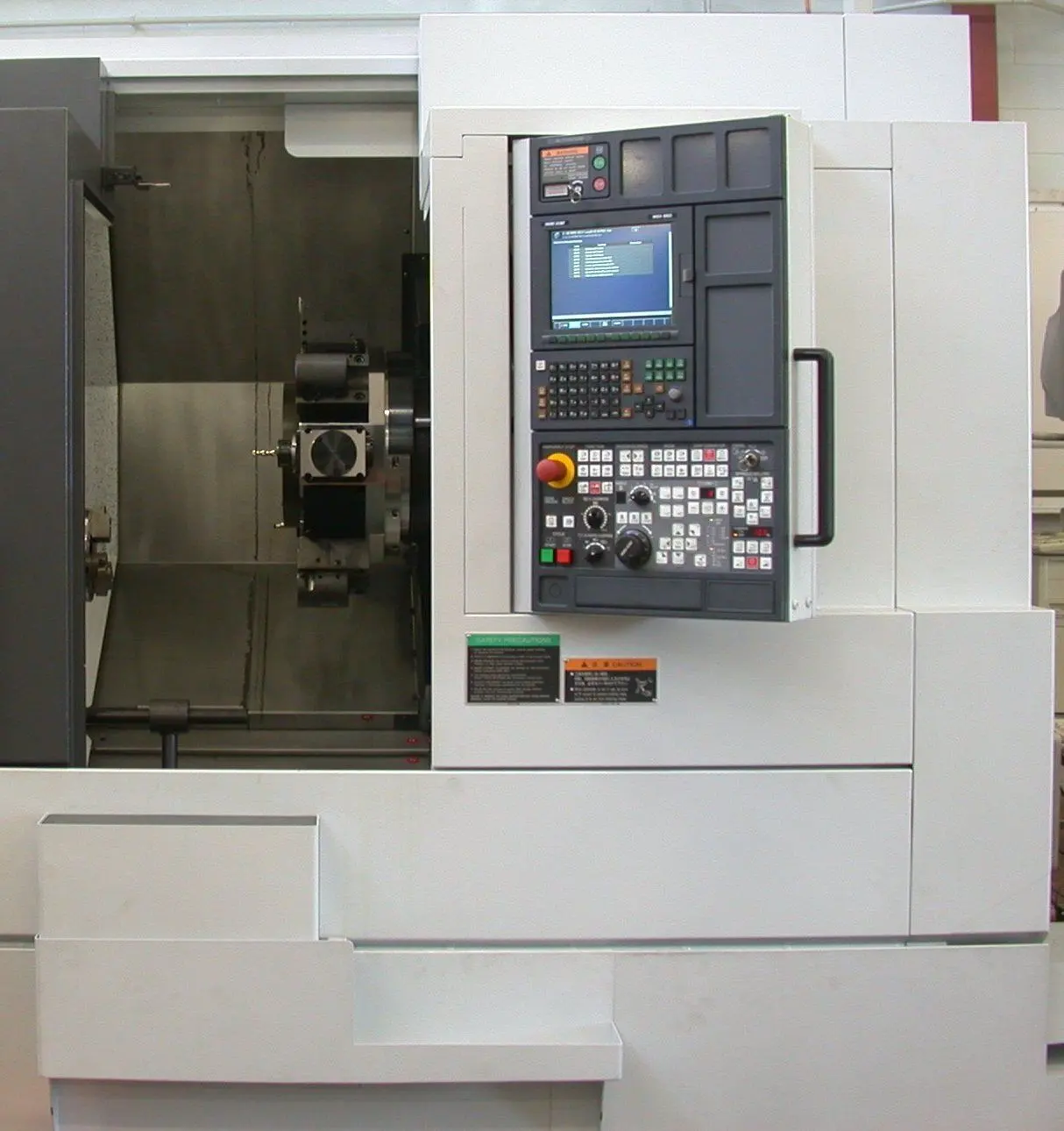

Токарный обрабатывающий центр с открытой дверью: в рабочей зоне видна револьверная головка, справа пульт ЧПУ.
Компактный токарный обрабатывающий центр: за дверью рабочая зона с револьверной головкой, справа стойка ЧПУ.Фото: Glenn McKechnie, CC BY-SA 3.0, кадрировано · источник

Компоновка и оси

Токарный обрабатывающий центр с наклонной станиной: узлы и осиСлева — вид спереди. Слева передняя бабка со шпинделем и патроном, в патроне деталь. Справа задняя бабка с центром поджимает длинную деталь. Над деталью револьверная головка с резцом. Ось Z идёт вдоль оси шпинделя, плюс Z — от патрона к задней бабке. Ось X направлена по радиусу детали, плюс X — резец отходит от оси вращения. Ось C — управляемый поворот шпинделя вокруг оси Z. Справа — вид с торца: станина наклонная, револьвер стоит на суппорте за осью детали и выше неё, ось X идёт вдоль наклонных направляющих к оси детали. Ось Y, если она есть, перпендикулярна X и Z. Ось Z смотрит на зрителя. Стружка падает вниз, мимо направляющих.Вид спередиПередняя бабкаРевольверЗадняя бабкаСтанина+X+ZC+Z — от патрона к задней бабкеВид с торца+XY+Z на насревольверстанинастружка падает вниз
Токарный центр с наклонной станиной. Слева вид спереди: передняя бабка с патроном, деталь, задняя бабка, револьвер; оси X, Z и C. Справа вид с торца: револьвер стоит за осью детали на наклонных направляющих, ось Y перпендикулярна X и Z. Схема не в масштабе.

Оси токарного станка задаёт ГОСТ 23597-79. Ось Z идёт вдоль оси шпинделя; плюс Z — инструмент отходит от детали, то есть от патрона в сторону задней бабки. Ось X направлена по радиусу детали и параллельна поперечным направляющим; плюс X — резец отходит от оси вращения. Двух осей хватает, чтобы выточить любой контур тела вращения: цилиндр, конус, сферу, канавку, резьбу.

Ось C — управляемый поворот шпинделя. Без неё шпиндель просто вращается с заданными оборотами, с ней он встаёт на нужный угол и держит его. Sandvik Coromant указывает: чтобы фрезеровать и сверлить приводным инструментом, на главном шпинделе нужна ось C.

Ось Y перпендикулярна X и Z. Без неё радиальная фреза или сверло работает на боковой поверхности только по линиям, проходящим через ось детали: радиальное отверстие, паз вдоль оси. С осью Y инструмент смещается от центра, и станок делает на боковой поверхности отверстия и пазы со смещением от оси. Это опция, её наличие нужно проверять в спецификации.

Чем токарный центр отличается от соседних типов: от карусельного — горизонтальной осью шпинделя (деталь висит в патроне, а не лежит на столе); от многофункционального — тем, что фрезерный инструмент стоит в револьвере в блоках с фиксированным направлением, а не в отдельном шпинделе на поворотной оси B. Многофункциональному центру посвящён урок 10.

Основные узлы

Станина. Бывает наклонной и плоской. У наклонной направляющие лежат под углом, револьвер работает за осью детали и выше неё. Стружка вместе с СОЖ падает вниз, в конвейер, и не копится на направляющих. У плоской направляющие горизонтальны, как у универсального станка. Материалы станины и типы направляющих разобраны в уроке 4 первого курса.

Передняя бабка — корпус главного шпинделя с патроном. Важный размер для работы от прутка — проходное отверстие шпинделя: оно ограничивает наибольший диаметр прутка. Про обороты, момент и привод шпинделя — урок 6 первого курса.

Револьверная головка — диск с гнёздами под инструмент, который поворотом подводит нужный резец. В части гнёзд ставят приводные блоки с вращающейся фрезой или сверлом. Посадочные места (VDI, BMT и другие) и устройство блоков — в уроке 7 первого курса; здесь важно, что посадку выбирают вместе со станком и потом не меняют.

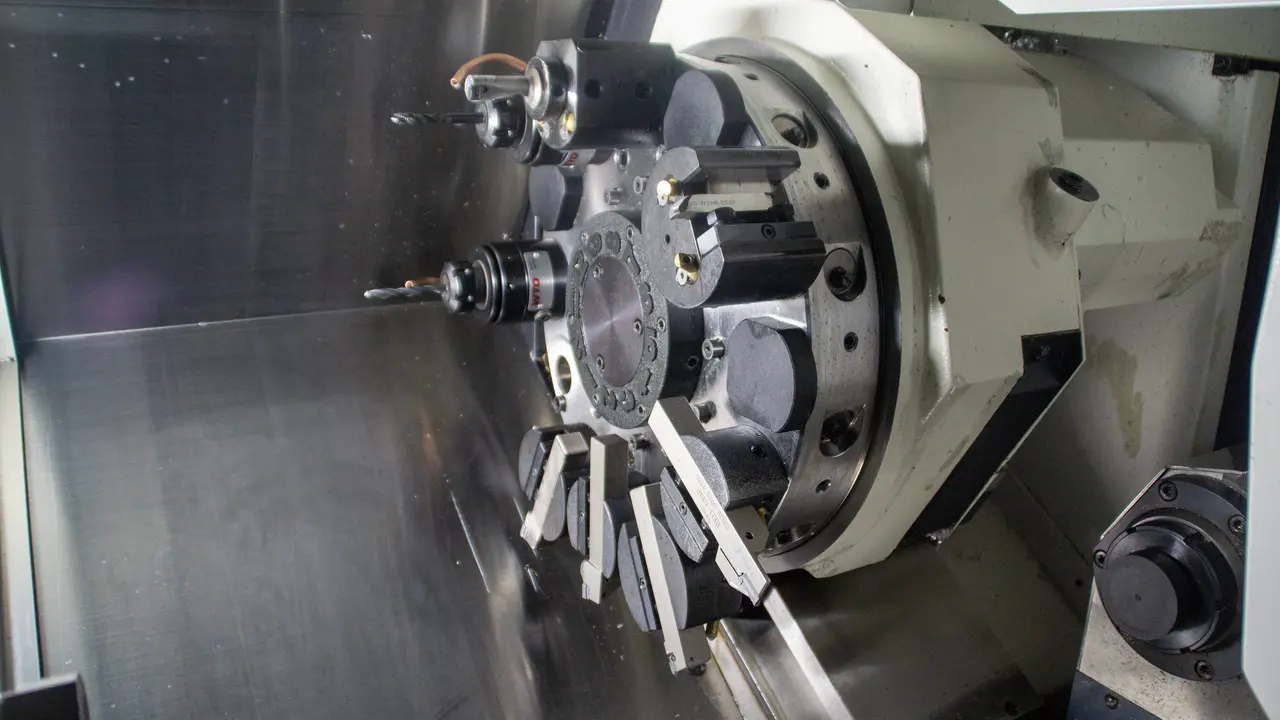

Револьверная головка токарного станка с резцами и приводным инструментом, в том числе сверлом.
Револьверная головка с резцами и приводными блоками со свёрлами: поворот диска подводит к детали нужный инструмент.Фото: Gromgut, CC BY-SA 4.0 · источник

Задняя бабка стоит напротив шпинделя и поджимает длинную деталь центром. Без неё длинный тонкий вал прогибается под резцом, и размер «уходит». Задняя бабка бывает программируемой: её перемещение и усилие поджима задают в программе — это смотрят в спецификации. Для совсем длинных валов добавляют люнет — опору посередине детали. Как выбирают схему установки по длине и диаметру — в статье об обработке нежёстких валов.

Противошпиндель — второй шпиндель напротив главного. Это опция, обычно вместо задней бабки или вместе с ней.

Противошпиндель: перехват детали и обработка второй стороныТри шага сверху вниз. Первый: главный шпиндель слева держит пруток или заготовку, резец обрабатывает первую сторону детали, противошпиндель справа ждёт. Второй: противошпиндель подъезжает вдоль оси по своей оси W, зажимает деталь за обработанный конец, отрезной резец отделяет деталь от прутка. Третий: противошпиндель отъехал и обрабатывает вторую сторону детали, а главный шпиндель в это время может начинать следующую деталь. Оператор деталь не переставляет.1. Главный шпиндель обрабатывает первую сторону2. Противошпиндель подъезжает по W, зажимает деталь, резец отрезаетW3. Противошпиндель — вторую сторону, главный — следующую деталь
Как работает противошпиндель: главный шпиндель обрабатывает первую сторону, противошпиндель подъезжает, зажимает деталь, резец отрезает её, и противошпиндель обрабатывает вторую сторону. Схема не в масштабе.

Противошпиндель ездит вдоль оси детали (эту ось обычно обозначают W или Z2), зажимает деталь за уже обработанный конец и забирает её после отрезки. Пока он обрабатывает вторую сторону, главный шпиндель может начинать следующую деталь. В паре с прутковым податчиком станок выпускает готовые с двух сторон детали без оператора.

Нижний револьвер — вторая револьверная головка. По Sandvik Coromant, она может вдвое сократить время цикла по сравнению с одним револьвером, потому что два инструмента режут одновременно. Плата, по тому же Sandvik Coromant: нижний револьвер и противошпиндель уменьшают наибольший диаметр детали и усложняют программирование.

Типовые детали

  • валы и оси со ступенями, канавками и резьбой;
  • втулки и гильзы с точным внутренним диаметром;
  • фланцы и крышки с отверстиями под крепёж по окружности (с осью C и приводным инструментом);
  • штуцеры, фитинги, гайки из прутка — с противошпинделем и податчиком;
  • валы с лысками, шпоночными пазами и поперечными отверстиями;
  • детали с отверстиями, смещёнными от оси, — только с осью Y.

Какие параметры смотреть в КП

Параметр

Что значит для клиента

Наибольший диаметр над станиной

какой самый большой диаметр помещается над станиной, не задевая её

Наибольший диаметр обработки

что реально можно обработать с учётом револьвера и суппорта; он меньше диаметра над станиной

Наибольшая длина обработки

какой длины деталь можно обработать за установ

Проходное отверстие шпинделя

наибольший диаметр прутка при работе с податчиком

Размер патрона

диапазон диаметров, которые можно зажать

Обороты, мощность и момент шпинделя

для крупных диаметров и тяжёлого резания важен момент на низких оборотах

Число позиций револьвера, из них приводных

сколько инструментов стоит в наладке, сколько фрез и свёрл

Тип посадки инструмента

VDI, BMT или другая — от неё зависят цена и выбор блоков

Ось C, ось Y

без C нет фрезерования, без Y — только по оси детали

Противошпиндель, задняя бабка, нижний револьвер

обработка второй стороны, длинные детали, одновременная работа двух инструментов

Стойка ЧПУ

на какой стойке работают операторы клиента

Похожая пара размеров есть в ГОСТ 18097-93 для универсальных токарных станков: наибольший диаметр заготовки и наибольший диаметр заготовки над суппортом. В каталогах станков с ЧПУ параметры называют по-разному, поэтому сравнивайте модели по одинаковым параметрам.

На что смотреть при выборе

  • Клиенту важно делать детали из прутка без оператора → проходное отверстие шпинделя, противошпиндель, прутковый податчик, конвейер стружки.
  • На деталях есть лыски, пазы, поперечные отверстия → ось C и приводные позиции револьвера; число приводных позиций и мощность их привода.
  • Отверстия или пазы смещены от оси детали → ось Y. Без неё такую деталь придётся нести на фрезерный станок.
  • Детали длинные и тонкие → задняя бабка с программируемым поджимом, возможность поставить люнет; если деталь мелкая и очень длинная — автомат продольного точения (урок 9).
  • Крупные диаметры, тяжёлое резание → момент шпинделя на низких оборотах, размер патрона, жёсткость станины и направляющих.
  • Нужна производительность на серии → нижний револьвер, противошпиндель, время индексации револьвера.
  • Нужна обработка второй стороны без перезакрепления → противошпиндель; иначе вторую сторону делают вторым установом.

Вопросы клиенту

  1. Какие детали: чертежи или хотя бы наибольший диаметр, длина и масса?
  2. Заготовка — пруток (какого диаметра) или штучная: отливка, поковка, отрезок?
  3. Есть ли на детали лыски, пазы, поперечные отверстия? Смещены ли они от оси?
  4. Нужно ли обрабатывать вторую сторону и как это делают сейчас?
  5. Какая партия и годовая программа, сколько смен работает станок?
  6. Какая самая точная поверхность на чертеже?
  7. На какой стойке ЧПУ работают операторы, есть ли технолог-программист?

Чего не обещать

  • «С осью C сделаем любые фрезерные элементы». Без оси Y отверстия и пазы на боковой поверхности со смещением от оси не получить, а мощность приводного инструмента меньше, чем у фрезерного станка.
  • «Нижний револьвер ускорит вдвое». Sandvik Coromant пишет «может», а не «будет»: выигрыш зависит от детали и от того, могут ли два инструмента работать одновременно.
  • Точность детали по паспорту станка. Паспорт описывает станок; точность детали зависит ещё от инструмента, заготовки, оснастки и программы.

Как объяснить клиенту

  • «Токарный центр делает тела вращения, а с приводным инструментом — ещё лыски, пазы и отверстия, не перенося деталь на фрезерный станок».
  • «Ось Y нужна, если отверстия или пазы смещены от оси детали. Посмотрим по чертежу, нужна ли она вам».
  • «Противошпиндель забирает деталь и обрабатывает вторую сторону сам. С податчиком прутка станок отдаёт готовые детали без оператора».
  • «Пришлите чертежи типовых деталей, заготовку и годовую программу — подберём размер станка и комплектацию».

Проверьте себя

Вопрос 1 из 4Как направлена ось Z на токарном станке по ГОСТ 23597-79?
Вопрос 2 из 4Почему у большинства токарных центров станина наклонная?
Вопрос 3 из 4На чертеже вала — отверстие на боковой поверхности, смещённое от оси детали. Что должно быть у токарного центра, чтобы сделать его за один установ?
Вопрос 4 из 4Что даёт клиенту противошпиндель?
