Урок 3 из 10

Пятиосевой обрабатывающий центр: компоновки, 3+2 и непрерывная обработка, TCP, калибровка

Как устроены пятиосевые центры стол-стол, голова-стол и голова-голова, чем 3+2 отличается от непрерывной пятиосевой обработки, зачем стойке функция TCP, почему нужен свой постпроцессор и калибровка кинематики.

14 мин чтения

Назначение

Пятиосевой центр выбирают, когда деталь нужно обработать с нескольких сторон или под углом и при этом не переставлять её. Каждая перестановка — это время наладчика и риск ошибки базирования. На пятиосевом станке деталь закрепляют один раз, а нужную сторону к инструменту подводят поворотные оси.

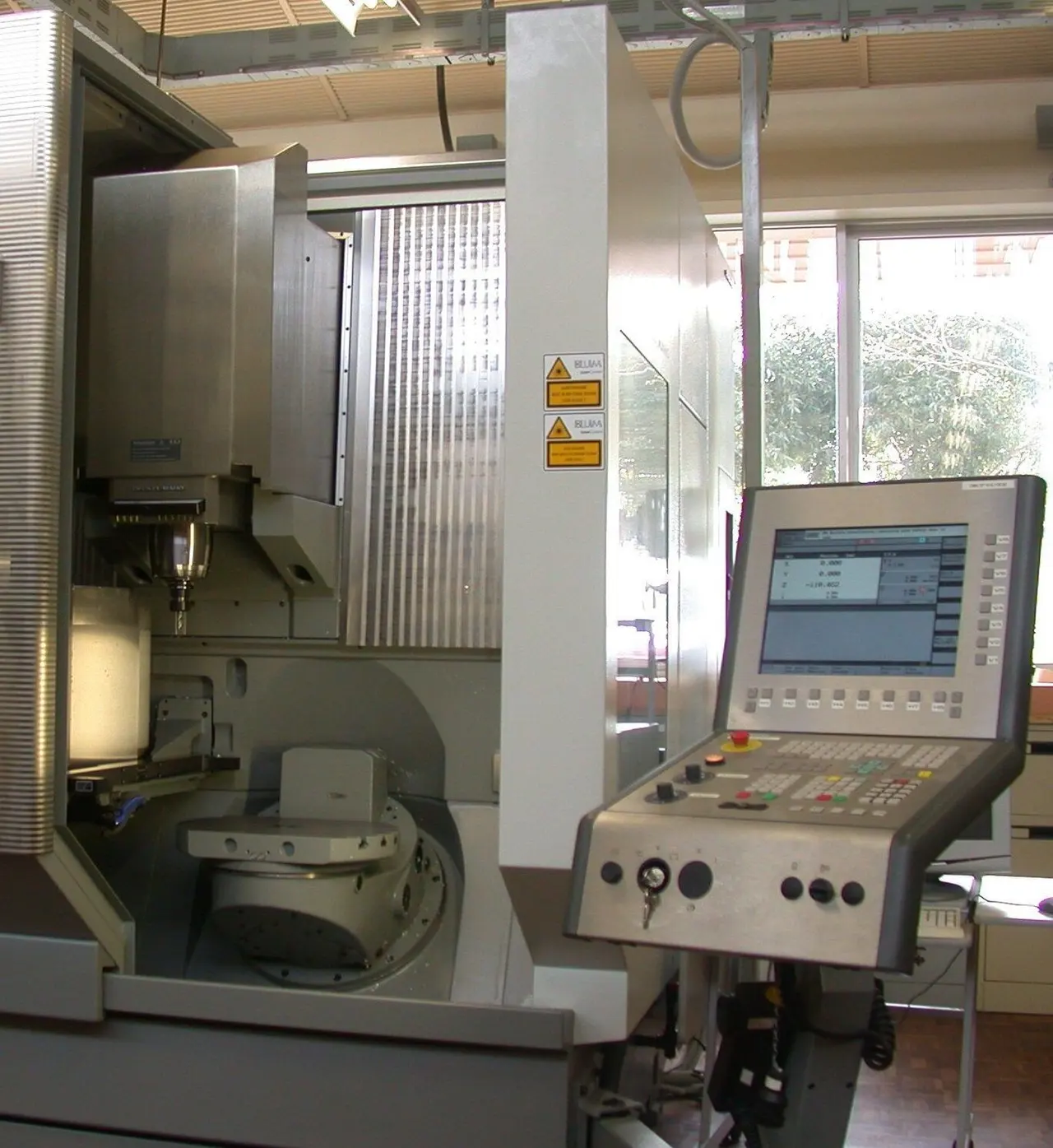

Пятиосевой обрабатывающий центр с открытой дверью: шпиндель над поворотно-наклонным столом, справа пульт ЧПУ.
Компактный пятиосевой обрабатывающий центр: под вертикальным шпинделем поворотно-наклонный стол, который подводит к инструменту нужную сторону детали.Фото: Glenn McKechnie (Graibeard), CC BY-SA 2.0, кадрировано · источник

Вторая задача — сложные поверхности: лопатки, крыльчатки, формообразующие детали пресс-форм. Здесь инструмент должен всё время стоять к поверхности под нужным углом, и без двух поворотных осей это не сделать.

Компоновка и оси

Три компоновки пятиосевого обрабатывающего центраТри упрощённых вида спереди. Слева стол-стол, или трунион: шпиндель вертикален и не наклоняется, а деталь лежит на поворотном столе внутри наклонной люльки. Люлька качается вокруг горизонтальной оси, на рисунке это ось B, стол в люльке вращается — ось C. Обе поворотные оси у стола, деталь наклоняется. В центре голова-стол: шпиндельная голова наклоняется по оси B, а стол с деталью вращается по оси C. Деталь только вращается, наклон даёт голова. Справа голова-голова: голова поворачивается вокруг вертикальной оси C и наклоняет шпиндель по оси B, стол с крупной деталью неподвижен.Стол-стол (трунион)Голова-столГолова-головаBCBCBCобе оси — у стола,деталь наклоняетсяB — у головы, C — у стола,деталь только вращаетсяобе оси — у головы,деталь стоит
Три компоновки пятиосевого ОЦ. Стол-стол: деталь в наклонной люльке на поворотном столе. Голова-стол: голова наклоняется, стол вращается. Голова-голова: обе поворотные оси у головы, деталь неподвижна. Буквы осей зависят от конкретного станка. Схема не в масштабе.

Поворотные оси обозначают по ГОСТ 23597-79: A — поворот вокруг оси, параллельной X, B — вокруг Y, C — вокруг Z. Какие две буквы будут у конкретного станка, зависит от компоновки. Например, ISO 10791-2 для вертикальных центров рассматривает столы, которые вращаются вокруг вертикальной оси C′ и наклоняются вокруг горизонтальной — A′ или B′. Штрих означает, что поворачивается деталь, а не инструмент; в программе и паспорте станка ось обычно пишут без штриха.

Стол-стол, или трунион (от английского trunnion — цапфа). Шпиндель вертикален и не наклоняется. Деталь стоит на круглом поворотном столе (ось C), а стол сидит в люльке, которая качается на цапфах (ось A или B).

Sandvik Coromant описывает эту схему так: шпиндель неподвижен по углу, четвёртая и пятая оси — в столе. Размер и масса детали ограничены люлькой: она наклоняет деталь вместе с приспособлением.

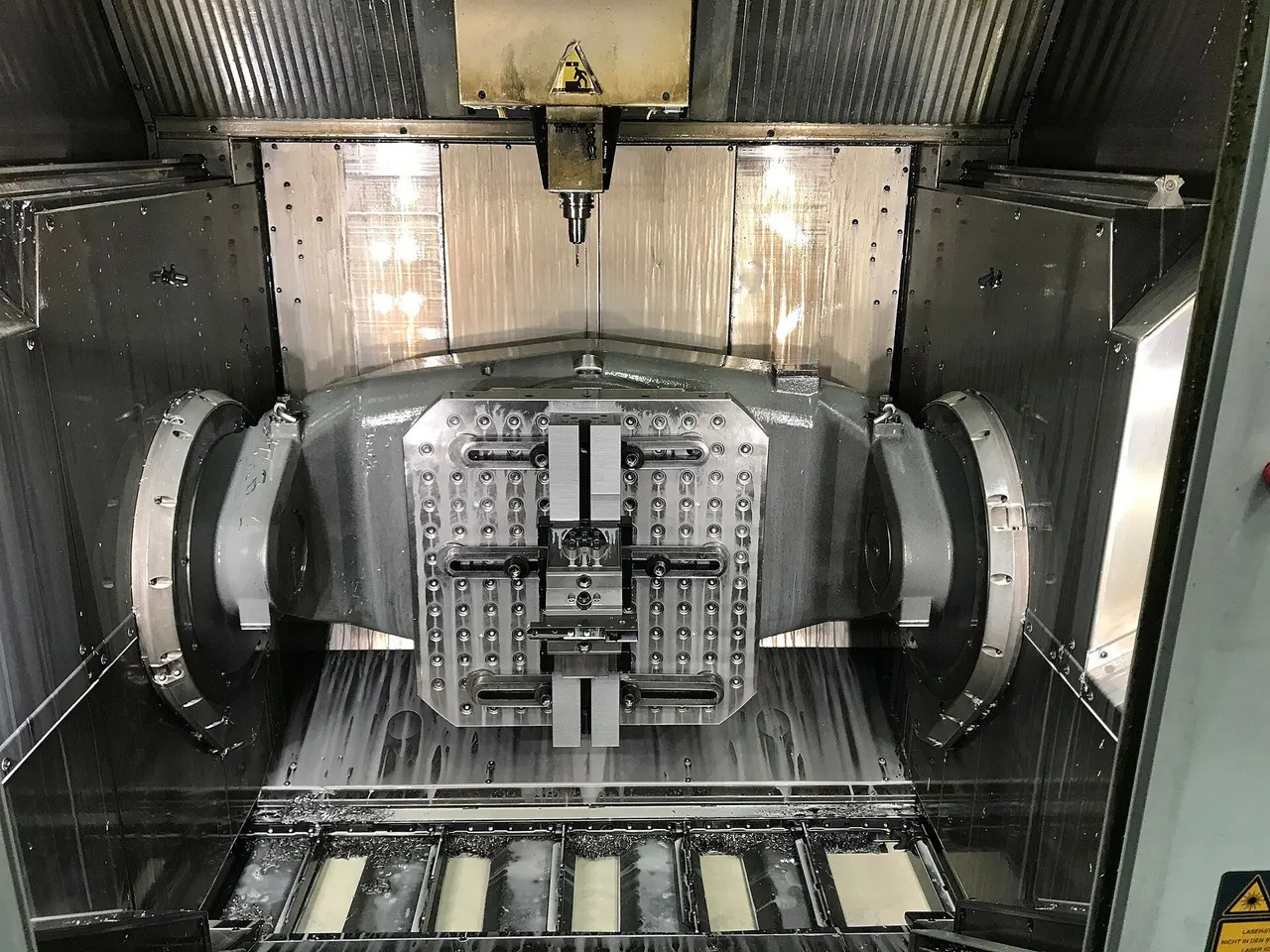

Рабочая зона пятиосевого станка: стол-люлька с крепёжной плитой и тисками между двумя опорами.
Стол-люлька на цапфах между двумя опорами: на нём крепёжная плита с тисками, и люлька наклоняет деталь вместе с приспособлением.Фото: Maschinologen, CC BY-SA 4.0 · источник

Голова-стол. Шпиндельная голова наклоняется (обычно ось B), стол с деталью вращается (ось C). Sandvik Coromant описывает этот вариант как станок с головой на 90°: четвёртая ось (B) у шпинделя, пятая — в столе. Деталь только крутится, а не наклоняется, поэтому такой стол обычно принимает более тяжёлую деталь, чем люлька.

Голова-голова. Обе поворотные оси у головы: она поворачивается вокруг вертикали и наклоняет шпиндель. Деталь стоит на неподвижном столе. Так строят станки под крупные и тяжёлые детали, в том числе портальные (урок 4).

3+2 и непрерывная обработка

Обработка 3+2 и непрерывная пятиосеваяСлева обработка 3+2. Стол с деталью заранее повёрнут так, что наклонная грань детали встала горизонтально, перпендикулярно вертикальному инструменту. Поворотные оси стоят неподвижно, фреза обрабатывает грань движениями по трём линейным осям X, Y, Z. Справа непрерывная пятиосевая обработка криволинейной поверхности: показаны три положения инструмента вдоль траектории, в каждом он наклонён под своим углом к поверхности. Линейные и поворотные оси движутся одновременно, а стойка ЧПУ с функцией TCP удерживает вершину инструмента на траектории.3+2 (позиционная)Непрерывная пятиосеваяZXоси наклона стоят,режут только X, Y, Zвсе пять осей движутсяодновременно, нужен TCP
Слева 3+2: деталь повёрнута так, что наклонная грань встала перпендикулярно инструменту, поворотные оси стоят, работают X, Y, Z. Справа непрерывная пятиосевая: инструмент меняет наклон вдоль траектории, движутся все пять осей. Схема не в масштабе.

3+2 (позиционная обработка). Поворотные оси выставляют деталь или голову под нужным углом и останавливаются. Дальше станок режет как обычный трёхосевой. HEIDENHAIN описывает это так: программист пишет обработку в обычной плоскости, а станок выполняет её в наклонённой. Так обрабатывают корпуса с отверстиями и плоскостями под разными углами.

Непрерывная пятиосевая. Поворотные и линейные оси движутся одновременно, инструмент всё время стоит к поверхности под заданным углом. Это нужно для лопаток, крыльчаток, сложных поверхностей, фасок по пространственному контуру. Программу для такой обработки, как правило, готовят в CAM.

Подробно о выборе между ними — в статье «Обработка 3+2 и непрерывная 5-осевая».

Основные узлы

Поворотные оси. Это либо поворотный стол и люлька, либо поворотная голова. Важно, может ли ось работать непрерывно или только фиксируется в позициях, какой у неё диапазон углов и что она выдерживает: для стола — массу детали, для головы — силы резания.

Функция TCP. Когда поворотная ось движется, вершина инструмента описывает дугу вокруг центра поворота. Функция стойки TCP (Tool Center Point — центральная точка инструмента) пересчитывает движения линейных осей так, чтобы вершина шла точно по траектории. У FANUC она называется Tool Center Point Control (G43.4), у HEIDENHAIN — TCPM (развитие функции M128); встречается и название RTCP. Суть одна.

HEIDENHAIN подчёркивает: стойка сама делает все компенсирующие движения линейных осей, которые возникают от поворотов.

Без TCP CAM-система должна заранее знать точные размеры станка и выдать программу в его осях. FANUC перечисляет, что тогда приходится хранить в CAM и постпроцессоре: кинематику станка с центрами поворота, положение детали на столе и геометрию инструмента. Поменялось что-то одно — программу пересчитывают. С TCP программа описывает путь вершины инструмента относительно детали, а пересчёт под конкретный станок делает стойка.

Постпроцессор. Для пятиосевого станка он сложнее, чем для трёхосевого: переводит положение и наклон инструмента в углы поворотных осей именно этой компоновки. FANUC отмечает, что пересчёт для станка с люлькой и для станка с поворотной головой разный. Если стойка не берёт пересчёт на себя, постпроцессор приходится делать заново под каждую комбинацию станка и стойки. С TCP постпроцессор проще, и один пост может обслуживать разные станки.

Калибровка кинематики. Стойка считает движения по модели станка: где лежат оси поворота относительно линейных осей. FANUC подчёркивает: нужны измеренные значения, а не номинальные из конструкторской документации, и они меняются со временем — от износа и после столкновений.

Поэтому оси поворота периодически проверяют щупом в шпинделе по эталонной сфере на столе. Так работают, например, KinematicsOpt у HEIDENHAIN и AxiSet Check-Up у Renishaw. В брошюре Renishaw приведён совет проверять оси и после установки станка у заказчика: перевозка, монтаж и другой фундамент могут сбить геометрию.

Защита от столкновений. При поворотах голова, шпиндель и стол могут задеть деталь, тиски или друг друга. HEIDENHAIN отмечает: CAM-программа может учесть инструмент и деталь, но без симуляции с моделью станка не видит его узлов. Поэтому важны симуляция программы и функции контроля столкновений в стойке — у TNC 640 это опция DCM.

Типовые детали

  • корпуса с отверстиями и плоскостями под разными углами (обработка 3+2);
  • детали, которые надо обработать с пяти сторон за одну установку;
  • лопатки, крыльчатки, моноколёса (непрерывная пятиосевая);
  • формообразующие детали пресс-форм и штампов с крутыми стенками и глубокими карманами;
  • медицинские и авиационные детали сложной формы;
  • детали, где наклон даёт взять фрезу короче и снизить вибрации.

Какие параметры смотреть в КП

Параметр

Что он значит для клиента

Компоновка (стол-стол, голова-стол, голова-голова)

Какой размер и массу детали станок примет и сможет ли её наклонять

Ходы X, Y, Z и диапазоны углов поворотных осей

Хватит ли ходов, чтобы дотянуться до детали в наклонном положении: при повороте нужен запас хода

Диаметр стола и допустимая нагрузка, в том числе при наклоне

Для стола-стола это главное ограничение по детали

Поворотные оси: непрерывные или позиционные

Позиционные хватают для 3+2, для лопаток и крыльчаток нужны непрерывные

Функции стойки: наклонная плоскость, TCP, контроль столкновений

Многие из них — опции, которые включает производитель станка. Проверьте, что они есть в поставке

Калибровка кинематики и щуп

Чем и как часто проверять оси поворота у себя в цехе

Постпроцессор и модель станка для симуляции

Есть ли проверенный постпроцессор под CAM клиента и модель станка для симулятора

Шпиндель и магазин

Как у вертикального ОЦ: обороты, момент, конус, ёмкость магазина

На что смотреть при выборе

  • Если детали корпусные с отверстиями под углами → почти всегда хватает 3+2; непрерывные оси — не главный аргумент.
  • Если детали небольшие и сложные → компоновка стол-стол: деталь можно повернуть к инструменту любой стороной.
  • Если детали тяжёлые или крупные → голова-стол или голова-голова: деталь не наклоняют.
  • Если в цеху нет пятиосевого CAM и постпроцессора → закладывайте их в проект и обучение программиста вместе со станком.
  • Если клиенту важна точность на наклонных поверхностях → обсудите калибровку кинематики и проверки поворотных осей при приёмке.
  • Если станок будет работать без оператора → контроль столкновений в стойке и симуляция обязательны.
  • Если клиент хочет проверить станок резанием → ISO 10791-7 описывает образцы-свидетели; образцы M3 (усечённый конус) и M5 (свободная поверхность) предназначены только для пятиосевых центров.

Вопросы клиенту

  1. Пришлите модели деталей: что именно нужно обрабатывать под углом — отверстия и плоскости или сложные поверхности?
  2. Какие размеры и масса детали вместе с приспособлением?
  3. Сколько установок сейчас на деталь и где возникают ошибки при перестановке?
  4. Какой CAM у программиста, есть ли пятиосевой модуль и опыт?
  5. Есть ли симулятор и модель станка для него?
  6. Какие допуски на взаимное положение поверхностей с разных сторон?
  7. На какой стойке работают операторы?

Чего не обещать

  • «Пятиосевой станок — значит, программа простая». Наоборот: нужен пятиосевой CAM, свой постпроцессор, симуляция и опытный программист.
  • «Точность сохранится сама». Оси поворота смещаются от износа, нагрева и после столкновений. Без периодической калибровки точность на наклонных поверхностях уходит.
  • «Программу перенесём на любой пятиосевой станок». Программа в осях станка привязана к его кинематике. Переносить проще программы с TCP, но ходы и компоновка всё равно должны подходить.

Как объяснить клиенту

  • «Пятиосевой станок поворачивает деталь или голову, и вы обрабатываете деталь с пяти сторон за одну установку — без перестановок и ошибок базирования».
  • «Для корпусов с отверстиями под углом хватает режима 3+2: оси выставили угол и стоят. Непрерывная пятиосевая нужна для лопаток и сложных поверхностей».
  • «Компоновку выбираем по детали: маленькие сложные — стол-стол, крупные и тяжёлые — с поворотной головой».
  • «Вместе со станком нужны постпроцессор, симуляция и обучение программиста — заложим их в проект».
  • «Оси поворота периодически проверяют щупом по эталонной сфере прямо на станке — так точность на наклонных поверхностях не уходит незаметно».

Проверьте себя

Вопрос 1 из 4Что поворачивается в пятиосевом центре компоновки стол-стол (трунион)?
Вопрос 2 из 4Чем обработка 3+2 отличается от непрерывной пятиосевой?
Вопрос 3 из 4Зачем стойке пятиосевого станка функция TCP?
Вопрос 4 из 4Клиент присылает модель корпуса с отверстиями и плоскостями под разными углами. Какой режим обработки ему, скорее всего, нужен?

Читать дальше

Источники

  1. ГОСТ 23597-79 (ИСО 841-74) Станки металлорежущие с числовым программным управлением. Обозначение осей координат и направлений движений. Общие положения
  2. ISO 10791-2:2023 Test conditions for machining centres — Part 2. Geometric tests for machines with vertical spindle (vertical Z-axis) — ознакомительный фрагмент
  3. ISO 10791-6:2014 Test conditions for machining centres — Part 6. Accuracy of speeds and interpolations (ознакомительный фрагмент)
  4. ISO 10791-7:2020 Test conditions for machining centres — Part 7. Accuracy of finished test pieces (ознакомительный фрагмент)
  5. Sandvik Coromant — Machining centers (5-axis trunnion table, 5-axis 90° head)
  6. FANUC America. High-Quality, Fast & Flexible 5-Axis Part-Centric Workflow (MWA-030-EN), 2015
  7. HEIDENHAIN. TNC 640 — Contouring Control for Machining Centers and Milling-Turning Machines (брошюра 892916-28)
  8. Renishaw. AxiSet Check-Up — брошюра
